(1) 頻率點數(段數)

均衡器的中心頻率設置如前所述，是有一定規律的，例如倍頻程、1/2倍頻程和1/3倍頻程等。通常，頻率點數越多，其頻帶寬度越窄，Q值越高。

(2) 均衡量

亦即控制范圍，它是指均衡器對中心頻率所對應信號的最大提升量或最大衰減量，常用分貝表示。其規格有±6dB、±12dB、±15dB、±18dB等。數值越大，表示控制能力越強。

(3) 諧波失真

通常要求諧波失真應不大于0.1%。

(4) 等效輸入噪聲級

這是與信噪比相對應的指標。其值越小，信噪比越好。通常要求等效輸入噪聲不大于-90dB。

(5) 對于參量均衡器還有Q值和中心頻率調整范圍

Q值又稱品質因數。Q值越高，均衡器提升或衰減曲線越尖銳，帶寬(頻帶寬度)也越窄;反之，Q值越低，帶寬越寬。Q值調整范圍通常在0.3～20之間。參量均衡器各中心頻率調整都可以在一定范圍內變化。通常頻率點分得越多，其對應的中心頻率范圍越小，Q值越大，并且各頻段之間應有過渡(或稱相互交叉)的頻率點。

頻率均衡器常見的專業級名牌產品有美國的UREI、ART、DOD，英國的Rebis、KLARK-TEKNIK，法國的SCV，日本的YAMAHA等。下面介紹日本公司生產的兩種均衡器產品。

1.日本YAMAHA的Q2031A型雙通道頻率均衡器

它是在20Hz～20kHz音頻范圍內的31段1/3倍頻程立體聲圖示均衡器，其系統框圖如圖所示。各通道都有斜率為12dB的高通濾波器，截止頻率為20～200Hz可調。開機后自動靜噪3～5s，防止瞬間沖擊對功放或音箱的損害。Q2031A型雙通道頻率均衡器的主要性能如下。

頻響：20Hz～20kHz，±0.5dB。

諧波失真：<0.1%。

噪聲級：-96dB(EQ平直，位于0dB)。

增益控制范圍：±12dB或±6dB。

2.日本SONY公司的SEQ-9型立體聲圖示均衡器

SEQ-9型圖示均衡器為雙通道9段均衡器。該機可有多種節目源輸入。輸入靈敏度為 245mV(-10dB)，輸入阻抗為5kΩ。9個頻率點為63Hz、125Hz、250Hz、500HZ、1kHz、2kHz、4kHz、8kHz、16kHz。它適用于劇場、會堂、歌舞廳等使用。SEQ-9型立體聲圖示均衡器的主要參數如下。

頻響：20～20000Hz，(-1.5～0dB)。

諧波失真：<0.05%。

噪聲級：85dB。

增益控制范圍：±10dB或士5dB兩擋。

下面以YAMAHA?2031型均衡器為例，說明圖示均衡器的使用方法。

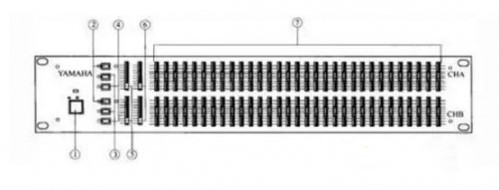

YAMAHA?2031型均衡器的系統框圖如上圖所示(只畫出一路)，其前面板如下圖所示。

各控制鍵說明如下。

(1) 電源開關鍵POWER?ON/OFF。按下后，電源接通，相應的指示燈亮。再按一次，電源斷開，指示燈熄滅。

(2) 范圍選擇鍵RANGE。用來選擇圖示均衡器的控制范圍。該鍵在正常位置時，控制范圍為±12dB。按下該鍵后，控制范圍縮小，但控制精度提高。

(3) 高通濾波器開關HPF。用來選擇是否在圖示均衡器之前加入高通濾波器。在正常(抬起)位置時，高通濾波器斷開，輸入信號直接進入圖示均衡器。按下該鍵后，高通濾波器接通，輸入信號經過高通濾波器后再進入圖示均衡器，這時左邊的指示燈點亮。

(4) 均衡開關EQ。用來選擇是否接入均衡器。該鍵在正常位置時，均衡器斷開，輸入信號不經均衡處理而直接輸出，或者說均衡器被旁路。按下該鍵后，均衡器接通，輸入信號經過均衡器的均衡處理后才輸出，這時左邊的指示燈亮。該鍵可以幫助我們比較均衡前后的效果有什么不同，或者需要迅速取消某種特殊的均衡效果時也是十分有效的。

注：有時該鍵的英文標記是：IN/OUT或BYPASS(直通)。

(5) 輸入電平控制鈕LEVEL。用來調整本機的輸入靈敏度，以適應不同信號源的輸出電平。輸入信號電平太低會降低信噪比，而輸入信號電平太高又會導致過激失真。調節該鈕，以峰值指示燈PEAK偶爾閃亮為佳。

注：有時該鍵的英文標記是GAIN。

(6) 高通濾波器HPF。用來調節高通濾波器的轉折頻率，本機的轉折頻率在20～200Hz范圍內連續可調，低于所選轉折頻率的信號將以每倍頻程12dB的斜率迅速衰減。

該功能的作用如下。

①可以用來消除房間中的低頻駐波。

②消除演唱時的氣流或風在傳聲器中引起的低頻噪聲。

③減小各種原因引起的交流噪聲。

(7) 提升/衰減控制BOOST/CUT。用來控制各自對應中心頻率處信號的提升或衰減幅度。置于中間時，對該頻率的信號不提升也不衰減，向上推動該電位器，就會將其對應頻率的信號加以提升;反之，向下拉電位器就是將信號加以衰減。事實上，這31個電位器所形成的曲線形狀就是該均衡器此時的頻響曲線。

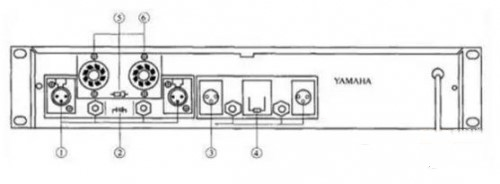

后背板如圖所示，各插口和開關說明如下。

YAMAHA2031型均衡器的后背板

①輸入插座INPUT。包含兩個平衡式的卡儂插座和兩個非平衡式的大二芯插座，可選用其中的一組輸入。輸入電平為+4dB/-20dB，輸入阻抗為15kΩ。

②輸入電平選擇INPUT?LEVEL。有+4dB和-20dB兩擋可供選擇。根據前面所連設備的輸出電平來設定，通常應設在+4dB擋上。

③輸出插座OUTPUT。包含兩個平衡式的卡儂插座和兩個非平衡式的大二芯插座，可選用其中的一組輸出。輸出電平為+4dB/-20dB，輸出阻抗為150Ω。

④輸出電平選擇OUTPUT?LEVEL。有+4dB和-20dB兩擋可供選擇。根據后面所連設備的輸入電平來設定。

⑤、⑥是8腳輸入變壓器的插座和旁路開關，是專門為美國和加拿大機型設計的。
